Électroérosion à fil ultra fin : des pièces usinées à angles parfaits avec une précision au micron

Qu’est-ce que l’électroérosion (EDM) et pourquoi garantit-elle des angles parfaits ?

L’électroérosion (EDM – Electrical Discharge Machining) permet de réaliser parfaitement des angles vifs et nets avec un rayon de courbure résiduel infime, ce qui est très difficile, voire impossible, avec des méthodes d’usinage conventionnelles comme le fraisage ou le perçage.

L’électroérosion n’enlève pas la matière par coupe mécanique, mais par décharges électriques entre une électrode et la pièce, dans un liquide diélectrique. Ce procédé n’implique donc aucun contact direct avec la matière à usiner. Avec l’électroérosion, il n’y a pas de rayon de courbure résiduel induit par l’outil et l’on peut ainsi créer des arêtes vives internes, sans arrondi et sans rayon résiduel avec comme résultat, des angles intérieurs parfaitement nets, y compris à 90°. Toutes les applications y compris de micromécaniques de précision peuvent en bénéficier.

Les avantages de l’électroérosion par fil ultra fin, par enfonçage et par fraisage chez Mecasoft

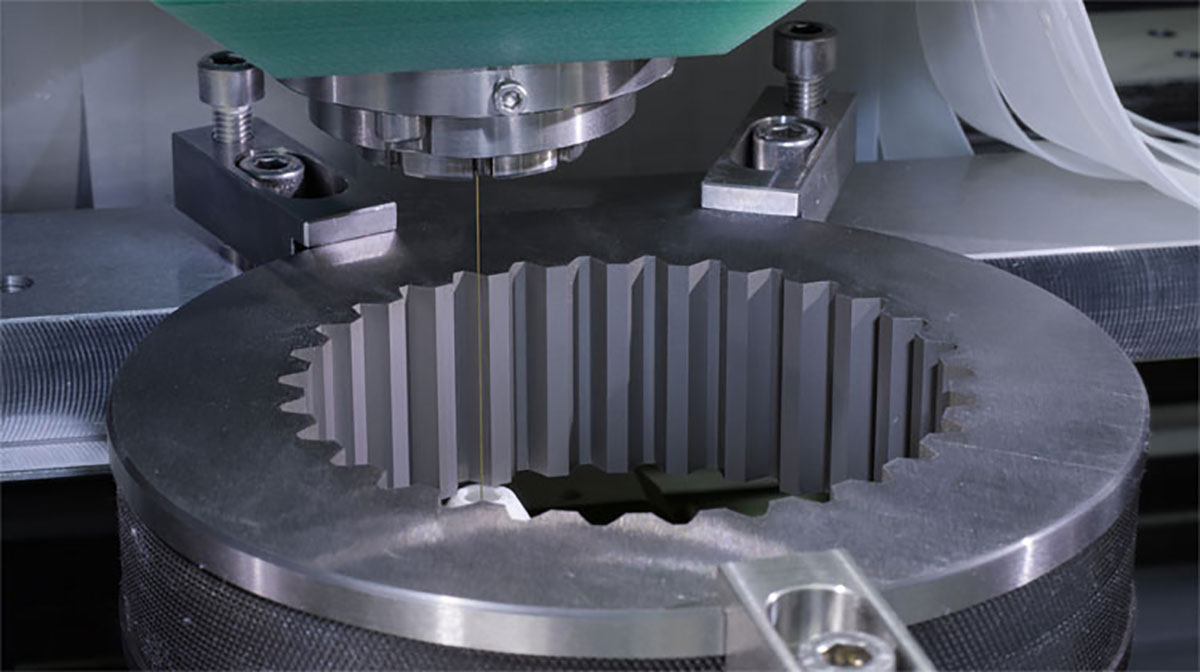

Chez Mecasoft, notre technologie d’électroérosion par fil EDM utilise une large gamme de fils allant jusqu’aux plus fins alors que la plupart des machines sur le marché utilisent un fil standard. Nous pouvons donc travailler des pièces techniques et complexes avec des angles vifs sans rayon résiduel par notre usinage à fil EDM très fin. Cette technique permet l’usinage micrométrique de pièces très petites avec une finition parfaite.

Pour l’électroérosion par enfonçage, nous façonnons l’électrode avec une géométrie exacte pour générer la forme adaptée au projet : carrée, pointue, complexe, etc. Nous pouvons ainsi créer des formes d’électrodes complexes à angles parfaits qui seront utilisée comme une emprunte pour usiner par électroérosion la forme finale de la pièce.

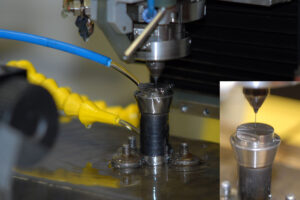

En complément de l’électroérosion par enfonçage et par fil, Mecasoft utilise également l’électroérosion par fraisage (EDM milling) ou micro-perçage (EDM fast drilling). Une électrode en rotation suivant généralement un axe fixe enlève la matière par micro-décharges électriques. Mecasoft utilise aussi une variante en 5 axes qui permet de combiner la liberté du fraisage avec la précision de l’EDM.

Cette technologie permet de générer des formes 3D complexes tout en conservant des arêtes internes nettes et des angles précis, même dans des géométries impossibles à atteindre avec un outil traditionnel. Elle est particulièrement pertinente pour des cavités profondes ou des empreintes de moules où la netteté des angles influe directement sur la qualité et la fonctionnalité de la pièce finale.

Comparatif : électroérosion, découpe laser et impression 3D métal

La technologie de découpe laser peut également atteindre de très bonnes précisions. Cependant, les risques de bavures ou de micro-recuits en bordure sont importants. Le laser est aussi moins compétitif que la découpe par électroérosion sur des pièces complexes très épaisses.

L’impression 3D métal constitue une alternative intéressante, offrant une grande liberté de forme et une rapidité d’exécution. Toutefois, sa précision et la qualité d’état de surface restent inférieures à celles obtenues par électroérosion. C’est pourquoi l’électroérosion est fréquemment utilisée en complément de cette technologie additive.

Pour des angles intérieurs parfaits, une précision au micron et un état de surface impeccable, l’électroérosion de chez Mecasoft avec un fil ultra fin est imbattable.

Des applications industrielles où la précision au micron est critique

Certaines industries imposent des exigences extrêmement élevées lorsqu’il s’agit d’usinage de haute précision et de micromécanique. L’usinage en aérospatial, en aéronautique, en horlogerie, en moulistique, dans le secteur pharmaceutique ou encore dans le secteur médical, sont autant de domaines où chaque angle, chaque finition et chaque choix de matériau peuvent avoir un impact décisif. Dans ces environnements, la qualité d’usinage ne se résume pas seulement à une belle apparence : elle conditionne la fiabilité, la sécurité et la longévité des produits finis.

Face à ces contraintes, les procédés traditionnels atteignent rapidement leurs limites. C’est là que le découpe par électroérosion à fil ultra fin se distingue comme une technologie de pointe. Cette technique d’usinage micrométrique est capable de réaliser des découpes extrêmement précises, avec des angles parfaits et des tolérances de l’ordre du micron, elle répond aux standards les plus stricts de l’industrie.
