Des composants soumis à des températures extrêmes dans l’aéronautique
Dans le secteur aéronautique, certaines pièces mécaniques – notamment dans les systèmes de propulsion, les turbomachines ou les modules de postcombustion – sont soumises à des températures extrêmes, dépassant parfois 1000 °C. Dans ces conditions, la seule solution pour préserver l’intégrité des matériaux est de refroidir activement les composants critiques, à l’aide de micro-canaux internes ou de trous de refroidissement dirigés (cooling holes).

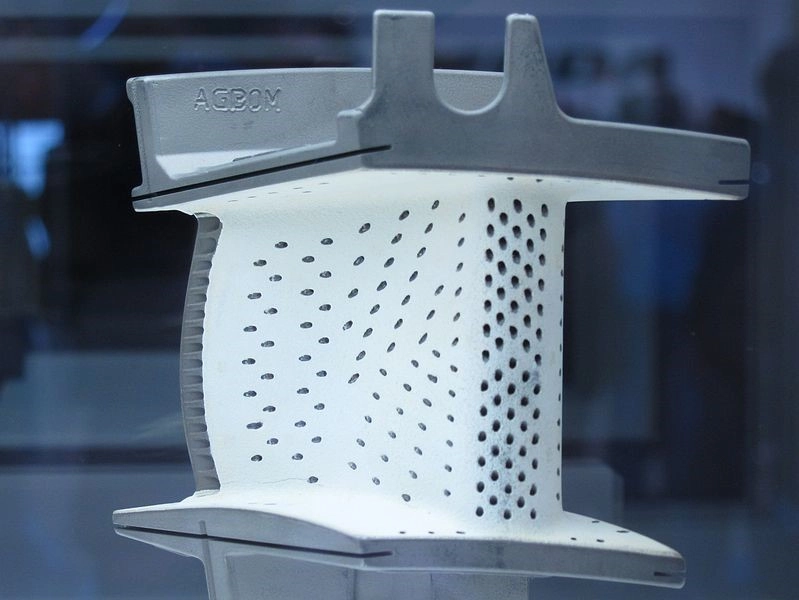

Ces trous, parfois invisibles à l’œil nu, permettent à un flux d’air de s’échapper à la surface du composant pour former un film protecteur thermique, réduisant la température effective perçue par le matériau de base. Ce procédé est essentiel pour prolonger la durée de vie des pièces, améliorer la performance thermique et garantir la sécurité des équipements en vol.
Mais pour être efficaces, ces cooling holes doivent être d’un diamètre extrêmement réduit (souvent entre 0,1 et 0,3 mm), parfaitement positionnés, et orientés selon un angle précis. Leur qualité conditionne directement l’efficacité du refroidissement. Toute bavure, variation de diamètre ou déviation angulaire peut altérer la circulation de l’air et réduire les performances du système.
Le micro-perçage par électroérosion : une technologie incontournable pour les trous de refroidissement
Face à ces exigences, le micro-perçage par électroérosion s’impose comme la solution de référence. Contrairement aux forages mécaniques, il ne génère aucun couple, aucun effort axial, et ne risque donc ni de déformer la pièce ni d’introduire de contraintes internes. Il permet de percer des trous très fins dans des matériaux ultra-durs (alliages nickel, cobalt, Inconel, etc.), avec une excellente répétabilité et sans bavure.
Grâce à des machines de haute précision, on peut orienter les électrodes selon des angles prédéfinis, ce qui permet de créer des trous obliques, croisés ou dirigés, avec une constance remarquable. Le micro-perçage par électroérosion permet également d’atteindre des grandes profondeurs (plusieurs dizaines de fois le diamètre du trou), ce qui est indispensable dans les parois épaisses des pièces de propulsion.
En fin de processus, des contrôles dimensionnels spécifiques sont effectués à l’aide de microscopie optique haute résolution ou de palpeurs. Les rapports de mesure incluent le diamètre moyen, l’angle, la circularité, la perpendicularité et la localisation exacte du trou, pour garantir une traçabilité complète et une conformité stricte au cahier des charges.
Mecasoft : spécialiste du micro-perçage pour trous de refroidissement dans des pièces aéronautiques
Depuis plus de 20 ans, Mecasoft intervient auprès de donneurs d’ordre du secteur aéronautique pour la réalisation de cooling holes complexes dans des composants de turbines, d’injecteurs ou de modules thermiques. Soit pour le développement et le prototypage, soit pour des pièces de série, ou tout simplement en cas de délestage ou de sous-capacités chez ses clients. Grâce à ses équipements dédiés au micro-perçage, Mecasoft est capable de produire des séries de trous de diamètres très faibles avec un alignement angulaire parfait et une précision constante.
Les machines utilisées sont programmables selon des trajectoires multiples, permettant de réaliser des réseaux de trous répartis sur des surfaces incurvées ou difficiles d’accès. Les matériaux usinés incluent les superalliages réfractaires, sans dégradation de surface. Chaque perçage est validé par un contrôle rigoureux, et documenté via un rapport dimensionnel garantissant la conformité aux spécifications client.
Mecasoft s’appuie sur sa maîtrise de la micromécanique de précision, de l’usinage de matériaux durs, et de la métrologie 3D optique, pour garantir des résultats fiables, traçables et reproductibles. Qu’il s’agisse de prototypes ou de petites séries à haute valeur ajoutée, Mecasoft accompagne ses partenaires industriels dans des projets où la précision est une question de performance – voire de sécurité.
